図だけ見ても伝わらない？ 研究図表を支えるキャプションの設計

研究図表を作り終えたあと、キャプションを「図1　実験結果」「平均値±標準誤差」の一行で済ませていないでしょうか。図の軸や色は整っていても、読者は何を比べたのか、線や点が何を表すのか、どこまで結論づけてよいのかを判断できません。そのたびに本文を探し、方法へ戻り、略語の定義を見つけなければなりません。

キャプションは、図の下に付ける名前ではありません。図に見えているものと、研究として判断するために必要な情報をつなぐ案内です。図だけで全てを説明しようとすると文字が増え、キャプションを短くしすぎると本文への往復が増えます。大切なのは、図とキャプションへ役割を分けることです。

この記事では、NatureやPLOS Biologyなどの投稿規定、研究図の読みやすさを調べた研究をもとに、論文、学会ポスター、研究成果報告で使えるキャプションの設計を整理します。

結論：キャプションには「図からは読めない判断材料」を置く

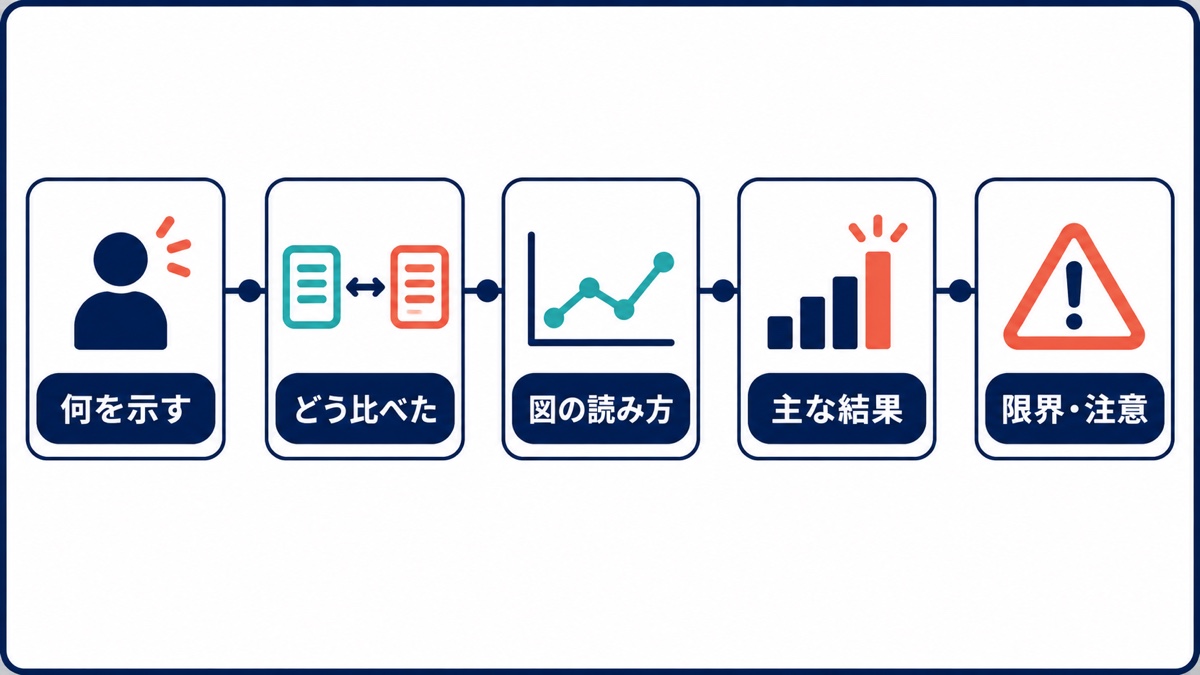

良いキャプションは、本文を短く写した文章でも、図中の文字を繰り返した説明でもありません。少なくとも、次の五つを読者が確認できるようにします。

1. 何を示す図か：対象、測定したもの、図全体の焦点
2. どう比べたか：群、条件、時点、人数、繰り返しの単位
3. どう読めばよいか：色、線、点、記号、各パネル、略語の意味
4. 主に何が分かったか：図から直接確認できる主要な傾向や差
5. どこに注意するか：誤差棒、統計的な比較、除外、適用範囲など

すべてを長文にする必要はありません。図の中へ置く情報、キャプションへ置く情報、本文で議論する情報を分けます。キャプションだけを読んだ人が研究全体を理解する必要はありませんが、何が描かれ、どの条件を比べ、何を言えて、何は言えないかまでは迷わずたどれる状態を目指します。

図を先に見る読者にとって、キャプションは入口になる

研究者は、論文を必ず最初から順に読むわけではありません。題名と抄録を見たあと、図表を先に確認し、読む価値があるかを判断することがあります。Jamborらも、図は読者が最初に調べる部分になりやすいため、分野外の人にも読めることが重要だと述べています。

この読み方では、図表は本文の挿絵ではありません。検索結果、論文閲覧画面、スライド、SNS、研究データ基盤などで、図だけが本文から離れて表示されることもあります。図を再利用するとき、キャプションも一緒に残れば、対象や条件を取り違える危険を減らせます。

PLOS Biologyの投稿要領は、キャプションに簡潔で説明的な題を付け、本文を参照しなくても図を理解できる説明、各パネルの説明、標準的でない記号や略語の定義を求めています。Natureも、図全体の短い題から始め、各パネルと記号を説明し、誤差棒や統計情報を明記するよう示しています。細かな様式は雑誌ごとに異なりますが、読者が図の意味を復元できるようにする点は共通しています。

「見れば分かる」は、作った本人にだけ通じやすい

研究者は、自分のデータ、試料、解析手順を知った状態で図を見ています。そのため、赤い点が処置群、青い点が対照群であることや、薄い帯が95%信頼区間であることを無意識に補えます。初めて見る読者には、その前提がありません。

Jamborらは、植物科学、細胞生物学、生理学の主要誌に掲載された580論文の画像図表を調べました。対象の生物種・組織・物体を完全に説明していた論文は、分野によって20%から57%でした。挿入図の使用を十分に説明できていない論文も、およそ半数ありました。全ての評価項目を全ての画像で満たした論文は、生理学16%、細胞生物学12%、植物科学2%にとどまりました。

この研究は画像を中心にした三分野の調査であり、全ての学問領域に同じ割合を当てはめることはできません。それでも、作り手には自明な対象、縮尺、注釈、色が、掲載された図では十分説明されていないという問題を示しています。

色や記号を使う場合は、見た目だけで区別させないことも大切です。色覚多様性に配慮したグラフ・資料の記事で扱ったように、色に加えて線種、点の形、直接ラベルを組み合わせます。キャプションでは「赤は高用量、青は低用量」と色名だけを書くより、「実線・丸印は高用量、破線・三角印は低用量」のように、複数の手掛かりを説明すると確認しやすくなります。

キャプションだけで、研究全体を理解できるわけではない

一方で、「図とキャプションだけで完全に理解できる」という目標は現実的ではありません。Yuらは20人の生物医学研究者に、図と凡例だけ、図・凡例・題名・抄録、図と全文という三つの条件を順に示し、図の理解を評価してもらいました。図と凡例だけでは、全文を読める条件に比べ、図の意味を理解するための情報が39〜68%不足していると評価されました。題名と抄録を加えても約30%が不足し、全文を示すと不足は3〜14%まで減りました。

この研究は人数が20人と小さく、生物医学分野に限られ、情報を順に増やす手順にも影響を受ける可能性があります。また、2009年の研究であり、現在の閲覧環境や図表形式をそのまま代表するものではありません。それでも、キャプションへ情報を詰め込めば本文が不要になるのではなく、図の理解には題名、抄録、方法、結果の文脈も必要だと分かります。

目標は、キャプションを小さな論文にすることではありません。読者が図を誤読せず、必要なときに本文のどこへ戻ればよいかを分かるようにすることです。図の主要な意味はキャプションで案内し、方法の詳細や因果の説明は本文へ残します。

題は「図の種類」ではなく、何が見えるかを書く

「図2　結果」「図3　群間比較」では、読者は図を見ても中心をつかめません。最初の一文は、図全体が示す内容を短く述べます。PLOS Biologyは図題を15語以内の簡潔で説明的なものにするよう求めています。日本語では語数を機械的に当てはめる必要はありませんが、一読で図の焦点が分かる長さにします。

ただし、題だけで因果を断定しないようにします。観察研究の図なら「XがYを高めた」ではなく、「Xが高い群ほどYも高かった」のように、研究デザインに合う表現を選びます。統計的な基準を超えなかった結果を「差がない」と書かない点も同じです。必要なら、「有意差なし」を伝える記事で整理したように、推定値と幅を合わせて示します。

図題は、本文の結論を広告文のように強める場所ではありません。図から直接確認できる範囲の主張にとどめ、研究全体の意味づけは本文の考察へ置きます。

図とキャプションへ、同じ情報を二重に詰め込まない

Rougierらは、科学的な図を「人とデータの間にある画面」と捉え、キャプションは図の読み方と、図だけでは表せない精度を補うと説明しています。この考え方を使うと、情報の置き場所を次のように分けられます。

• 図の中：軸名、単位、群の直接ラベル、重要な点の注釈など、見ながら参照する情報
• キャプション：対象、比較条件、符号の意味、人数、誤差棒、統計手法、図から読める主要な傾向
• 本文：詳しい手順、理論的な背景、複数の結果を合わせた解釈、研究の限界と意味

たとえば凡例の箱が図中のデータを覆うなら、系列の近くへ直接ラベルを置きます。図内に長い文章が増えるなら、記号だけを残し、説明をキャプションへ移します。複数のパネルがある場合は、キャプションで（A）（B）（C）の順に説明し、同じ色や記号がパネル間で同じ意味になるようにします。

棒か線かで読み方が変わる記事で示したように、図の形式自体にも意味があります。キャプションは悪い形式を救う万能な説明書ではありません。図の選び方、軸、尺度、色に問題がある場合は、まず図を直し、そのうえで図だけでは伝わらない条件を補います。

「視覚化・構造化」で、図を読む順番を整える

伸滋Designの伝わる設計マップにある「視覚化・構造化（引き算のデザイン）」は、複雑な内容からノイズを減らし、聞き手がたどる骨組みを見せる型です。研究図表のキャプションでは、次の順に使えます。

1. 図を使う目的を一つに絞る

一枚で方法、全ての副次結果、考察まで伝えようとすると、パネルもキャプションも増えます。「時間による変化を比べる」「二群の分布を比べる」「仕組みの仮説を示す」など、図の役割を一つ決めます。役割が二つあるなら、図を分けることも検討します。

2. 読者が最初に知るべき対象と比較を書く

題の次に、誰または何を対象に、どの条件を比べたかを書きます。群名だけでなく、人数や測定時点が解釈に影響するなら残します。「参加者」ではなく「20〜39歳の成人120人」、「処置後」ではなく「処置4週間後」のように、図の範囲を短く確定します。

3. 図を解読する鍵をそろえる

色、線種、点、網掛け、矢印、アスタリスク、略語、各パネルの意味を説明します。標準的だと思う記号でも、読者層や分野が変われば意味が変わります。「エラーバーは標準偏差」「薄い帯は95%信頼区間」のように、何を表すかを具体的に書きます。

4. 図から直接言える結果だけを一文で示す

読者が見る場所を示すため、主要な傾向を一文で案内します。ただし、図にない原因や将来予測を足しません。「介入群は4週後に平均得点が高かった」は図から確認できますが、「介入によって仕事の成果が向上した」は、測定していなければ書けません。

5. 解釈に必要な境界を添える

標本数、欠測、除外、独立した実験の回数、統計手法、多重比較の扱いなど、結果の読み方を左右する情報を残します。全ての方法を書くのではなく、図の意味を変える条件を優先します。詳細な手順は方法節や資料へのリンクへ回します。

具体例：一行のキャプションを、判断できる説明へ変える

以下は説明のための仮想例です。実在する研究や伸滋Designの実績ではありません。

修正前：図2　研修前後の理解度。平均値±標準誤差。*p<0.05。

この一行では、誰を調べたのか、何と何を比べたのか、縦軸の得点が何を意味するのか、星印がどの比較を示すのかが分かりません。

修正後：図2　図解を用いた研修群では、文章のみの研修群より4週間後の理解度得点が高かった。新入社員120人を二群へ無作為に割り当て、研修前、研修直後、4週間後に20点満点の理解度テストを実施した。丸印・実線は図解群、三角印・破線は文章群を示す。点は各群の平均、誤差棒は標準誤差である。星印は4週間後の群間比較でp<0.05だった箇所を示す。4週間後の追跡率は図解群88%、文章群85%であり、欠測者は解析に含めていない。

修正後は長くなりましたが、全てを足したわけではありません。研修内容の細部、テスト項目、解析ソフト、研究全体の意義は本文へ残しています。図を読むために必要な対象、比較、符号、主要結果、欠測の扱いだけをキャプションへ置きました。

この書き方をそのまま全ての図へ当てはめる必要はありません。記述統計だけの図にp値は不要です。測定対象が全ての図で同じなら、一部を共通の方法へ回せる場合もあります。投稿先の規定を優先しつつ、読者が迷う箇所を先に補います。

キャプションが長すぎるときは、図の役割を見直す

説明を足していくと、キャプションが本文の一節ほど長くなることがあります。その場合は、文章を削る前に図の役割を確認します。複数の問いを一枚へ詰め込んでいないか、パネル間の関係が弱くないか、図と表で同じ結果を重ねていないかを見直します。

Natureは、図を明瞭さと両立する範囲で小さく単純にし、論理的なつながりのない複数パネルを避けるよう勧めています。PLOS Biologyは、各パネルを文字で分けて説明し、記号や略語を定義するよう求めています。長さの上限は雑誌ごとに違うため、「何文字なら良い」と一律には決められません。

図を単純にしすぎると、必要な条件や不確かさが消えます。反対に、キャプションへ全ての方法を書くと、主要な結果を見つけにくくなります。削る基準は文字数ではなく、図の読み方と判断に必要かどうかです。

科学的根拠の限界

第一に、キャプションの具体的な順序や最適な長さを直接比較した実験は多くありません。Nature、PLOS、Royal Society、APAなどの指針は実務上重要ですが、全てが無作為化試験で効果を確認した規則ではありません。

第二に、図表の慣習は分野によって異なります。顕微鏡画像では縮尺、染色、対象組織が重要ですが、社会調査のグラフでは標本、質問文、重み付け、信頼区間が重要です。Jamborらの580論文調査は画像図表に強い示唆を与えますが、数式、地図、ネットワーク図へ同じ確認項目をそのまま使えるとは限りません。

第三に、「単独で読める」は程度の問題です。Yuらの実験が示すように、図とキャプションだけでは研究の目的や方法を完全には復元できません。キャプションは本文を置き換えるのではなく、図から本文へ正しく移動するための案内です。

第四に、読みやすいキャプションでも、元の図や研究が正しいとは限りません。軸を切った棒グラフ、比較できない尺度、選択的な結果、説明されない除外は、文章を整えても解決しません。図、キャプション、本文、元データの整合を一緒に確認する必要があります。

公開前チェックリスト

• 図の目的を一つの文で言えるか
• 「結果」「比較」だけでなく、図全体の焦点が題にあるか
• 対象、条件、時点、人数のうち、解釈に必要なものを示したか
• 各パネルを（A）（B）などで順に説明したか
• 色、線、点、網掛け、矢印、星印の意味を定義したか
• 略語をキャプション内で理解できるようにしたか
• 軸の単位と測定尺度が分かるか
• 平均、中央値、割合など、点や棒が何を表すかを書いたか
• 誤差棒や帯が、標準偏差、標準誤差、信頼区間のどれかを示したか
• 標本数や独立した実験回数を確認できるか
• 統計的な比較が、どの群・時点の間か分かるか
• 主要結果を、図から直接言える範囲で案内したか
• 相関の図に因果を示す題を付けていないか
• 欠測、除外、外れ値の扱いが解釈を変える場合に示したか
• 図中の文字とキャプションが重複しすぎていないか
• 本文、図番号、ファイル名、キャプションの番号が一致しているか
• 白黒印刷、小さい画面、色覚多様性のある読者でも区別できるか
• 投稿先や提出先の最新規定を確認したか

まとめ：キャプションは、図と読者の間にある案内

研究図表は、線や色がきれいなら伝わるわけではありません。読者は、対象、比較条件、符号、統計情報、不確かさを知らなければ、同じ図から別の結論を受け取ります。キャプションは、その不足を埋め、図の読み方をそろえる場所です。

最初に図の役割を一つ決め、対象と比較を示し、色や記号を定義し、図から直接言える主要結果と注意点を残します。詳しい方法や研究全体の意味は本文へ置き、図、キャプション、本文の役割を分けます。

グラフィカルアブストラクトの記事でも、目を引くことと正しく理解されることは別だと整理しました。キャプションも同じです。短さや見栄えだけでなく、読者が研究を正しく判断できるかで完成度を確かめます。

伸滋Designでは、論文図表、学会ポスター、研究成果報告、大学Webサイトなど、専門的な内容を、価値や限界を損なわずに伝える構成と図解へ整える支援をしています。図表は作れたのに説明が長くなる、キャプションへ何を残すか決められない、分野外の人に誤解されないか確かめたい場合は、ご相談ください。
